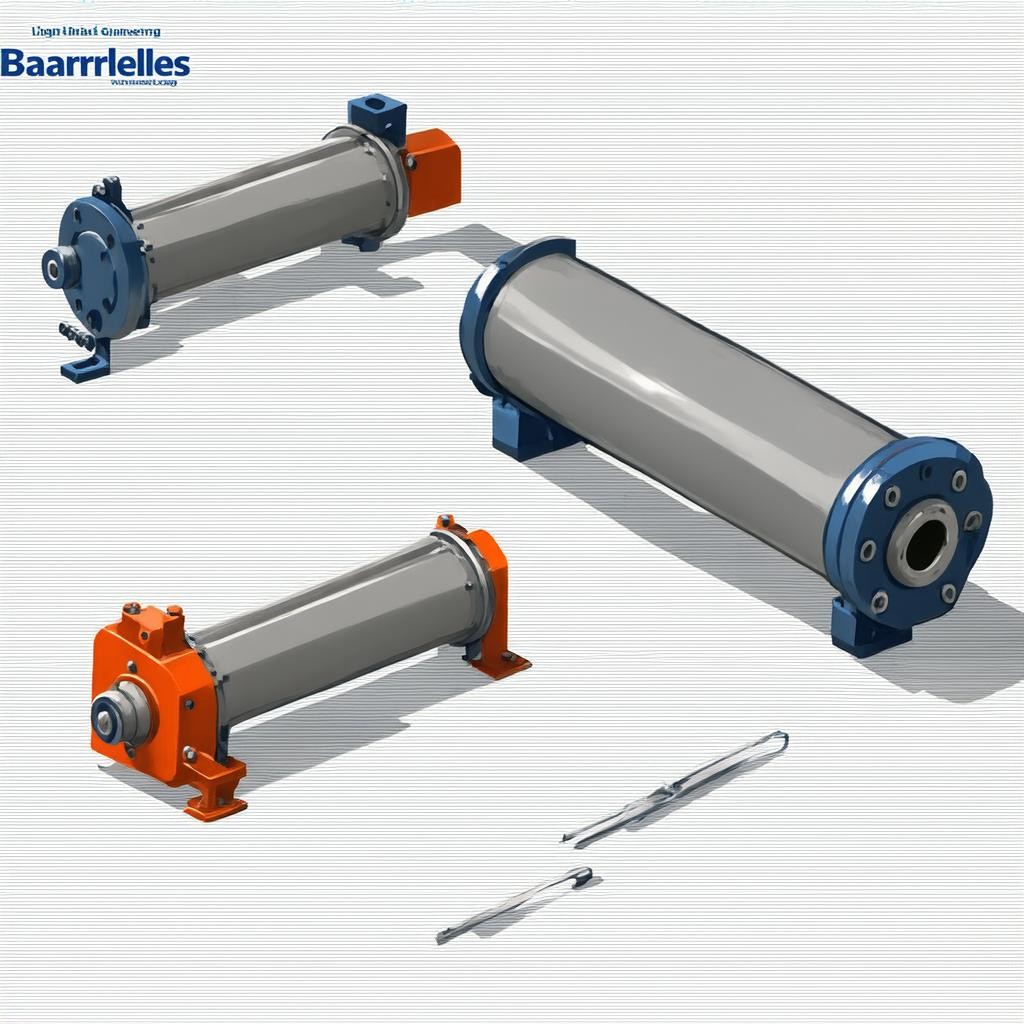

Беcствольные пневмоцилиндры

p

Когда старый привод перестал терпеть компромиссы

В цехе упаковки на кондитерской фабрике стоял обычный пневмоцилиндр со штоком. Каждую смену он вытягивал и задвигал платформу с коробками — цикл за циклом, уже три года. Но однажды оператор Сергей заметил: ход стал рваным, шток гнуло на изгибе, а пыль от сахарной пудры забивала уплотнения.

Начались простои. Сначала меняли манжеты каждые две недели, потом шток начал царапаться — пришлось шлифовать. Мастер участка Иван вспоминает: «Мы тратили каждую пятницу на замену цилиндра. Остановка конвейера стоила 40 000 рублей простоя в час. Операторы злились, продукция залеживалась, а директор требовал план упаковки. Настроение было хуже некуда».

Точка кипения наступила, когда шток лопнул во время смены. Осколки поршня повредили датчики позиционирования. Конвейер встал на 6 часов. Именно тогда главный инженер решил: пора искать альтернативу. Соседний цех на заводе уже полгода тестировал бесштоковые пневмоцилиндры — и проблем с пылью у них не было. Иван поехал смотреть.

Почему бесштоковый цилиндр изменил всё — атмосфера цеха стала другой

Когда Иван впервые увидел бесштоковый пневмоцилиндр в работе, он почувствовал странную лёгкость. Никаких выдвигающихся стальных труб — только плавное скольжение каретки по профилю. «Было ощущение, что привод работает сам по себе, без усилий. И тишина — раньше шток гремел, а тут только шипение воздуха», — рассказывает он.

Первое, что бросилось в глаза: нет пылевых наростов. В корпусе цилиндра — прорезиненная лента, которая закрывает паз. Сахарная пудра просто соскальзывала, не попадая внутрь. Это значило, что остановки на очистку уходят в прошлое.

Второе — компактность. Длина срабатывания осталась той же — 800 мм, но сам цилиндр занял на 70% меньше места по высоте. Освободилось пространство для дополнительных датчиков и системы смазки. Операторы перестали огибать выступающий шток — доступ к механизму стал свободным.

Главное же изменение — в атмосфере участка. Исчезло постоянное напряжение: больше никто не ждал, когда цилиндр снова заклинит. Мастер перестал бегать с ключами. Операторы начали доверять оборудованию.

Типичные проблемы с классическими цилиндрами и что мы делали не так

До внедрения бесштоковых решений мы столкнулись с несколькими системными ошибками:

Мы поняли: проблема была не в конкретной модели, а в конструктивном подходе. Шток — уязвимое звено. Если его убрать — исчезает 80% потенциальных отказов.

Процесс внедрения: как мы выбирали и настраивали — пошаговая инструкция

  1. Измерение нагрузки: Замерили осевое усилие — 1200 Н при давлении 6 бар. Выбрали цилиндр серии OSP-P (диаметр поршня 32 мм, ход 800 мм) с запасом по силе 30%.
  2. Проверка среды: Температура в цехе +32°C, влажность 70%, есть сахарная пудра. Взяли версию с усиленным скребком ленты (противоударный полиуретан).
  3. Монтаж: Крепление на алюминиевый профиль 40x40, два кронштейна по краям. Зазор между кареткой и платформой — 2 мм для компенсации теплового расширения.
  4. Подключение пневматики: Поставили 5/3-распределитель с закрытым центром (фиксация положения при падении давления). Диаметр трубки — 10 мм.
  5. Настройка демпферов: Два винта регулировки амортизации — выставили 1/4 оборота от закрытого положения для мягкого торможения.
  6. Датчики: В паз профиля установили 2 магнитных датчика на начало и конец хода. Подключили к ПЛК через экранированный кабель.

Вся замена заняла 4 часа. На запуск ушло ещё 2 часа — на регулировку амортизаторов и датчиков. Иван вспоминает: «Мы включили, и каретка просто поехала. Идеально плавно, без рывков. Я стоял и улыбался».

Результаты через месяц: что изменилось в цифрах и настроении

Чувства и эмоции: что чувствовала команда после замены

Сергей, оператор, признался через месяц: «Раньше я боялся громких хлопков — думал, сейчас шток вылетит. А теперь подхожу к станку, и тишина. Только воздух шипит. Даже голова меньше болит к концу смены». Уборщица цеха Мария заметила: «Масляных луж под цилиндром больше нет. Пол моется быстрее».

Самое удивительное — изменение в отношениях: мастера перестали спорить с операторами. Когда оборудование работает предсказуемо, люди расслабляются. Начали появляться шутки в обеденный перерыв. Главный инженер однажды зашёл в цех и сказал: «Ребята, у вас как будто лампочку зажгли. И светлее, и дышится легче».

Заключение

Замена классического штокового пневмоцилиндра на бесштоковый — это не просто техническое обновление. Это смена культуры работы: от постоянного латания дыр — к предсказуемой и точной механике. Если ваш цех страдает от пыли, износа штоков или простоев из-за заклинивания — посмотрите на бесштоковые модели. Они стоят на 30-40% дороже, но окупаются за 5-6 месяцев за счёт отсутствия остановок и снижения расхода воздуха. А главное — возвращают людям спокойствие и веру в оборудование. Как сказал Иван: «Я бы и сам не поверил, пока не попробовал. Теперь ремонт только плановый — раз в год поменять уплотнения. И никакой нервотрёпки».
